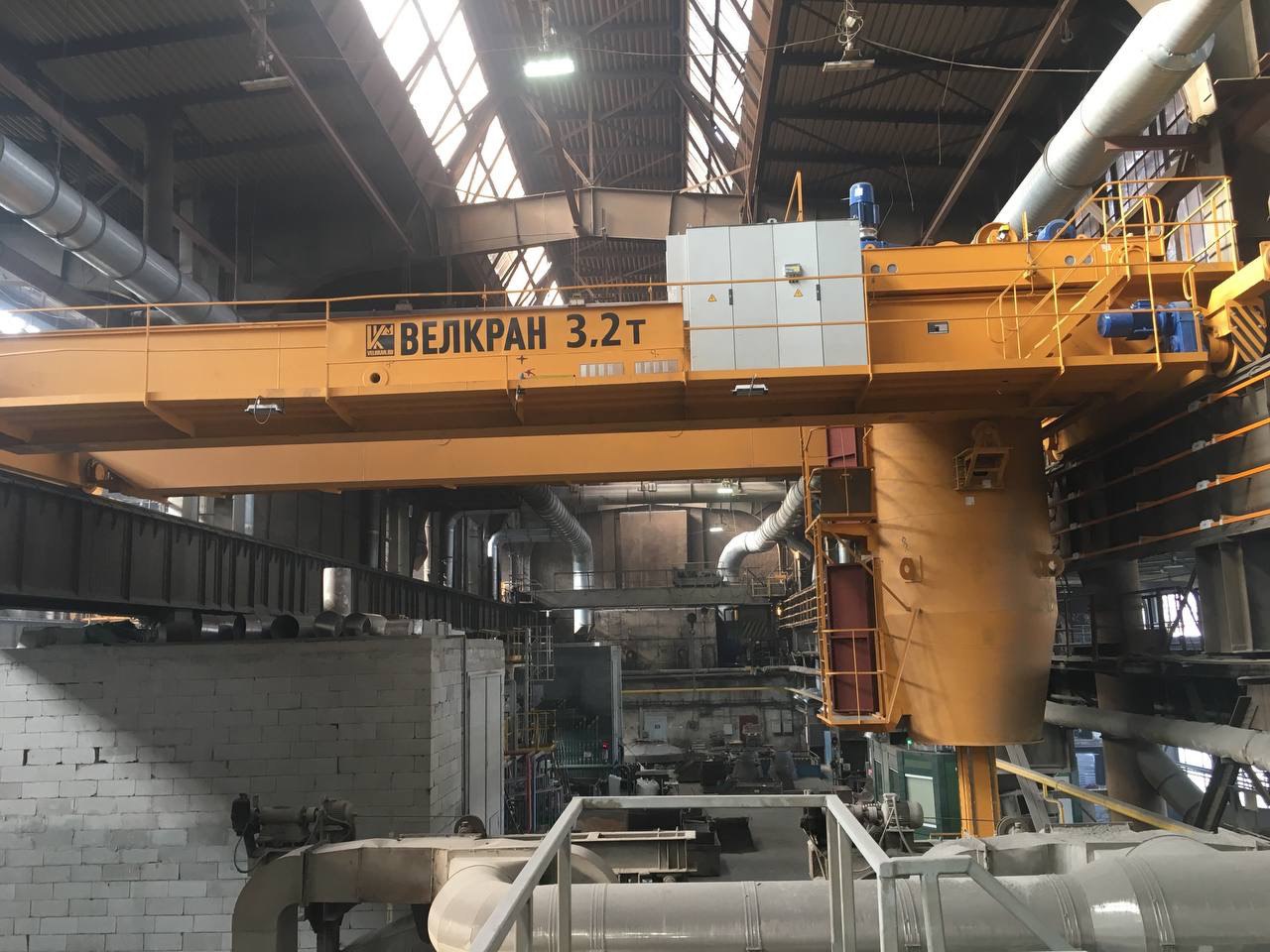

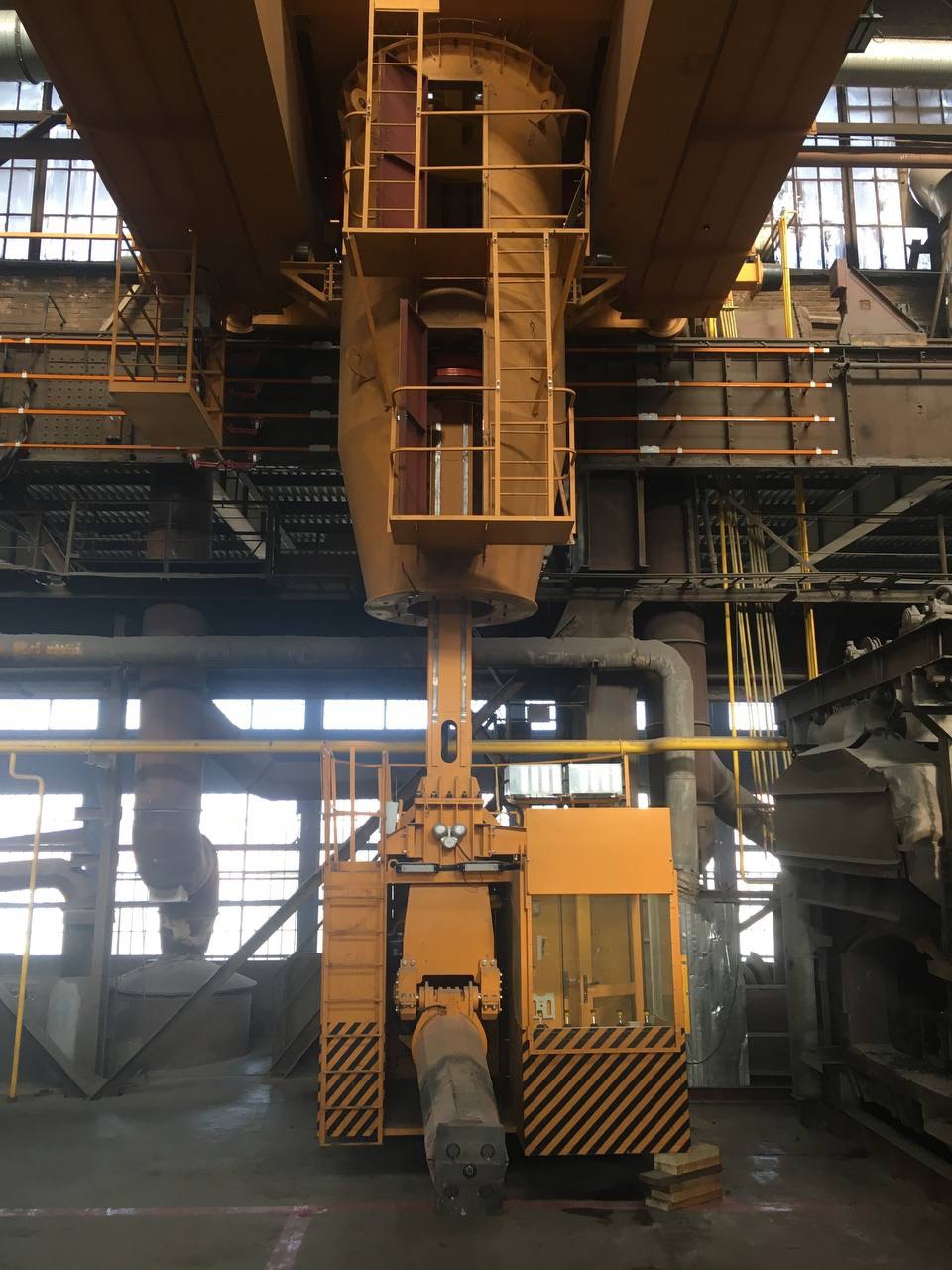

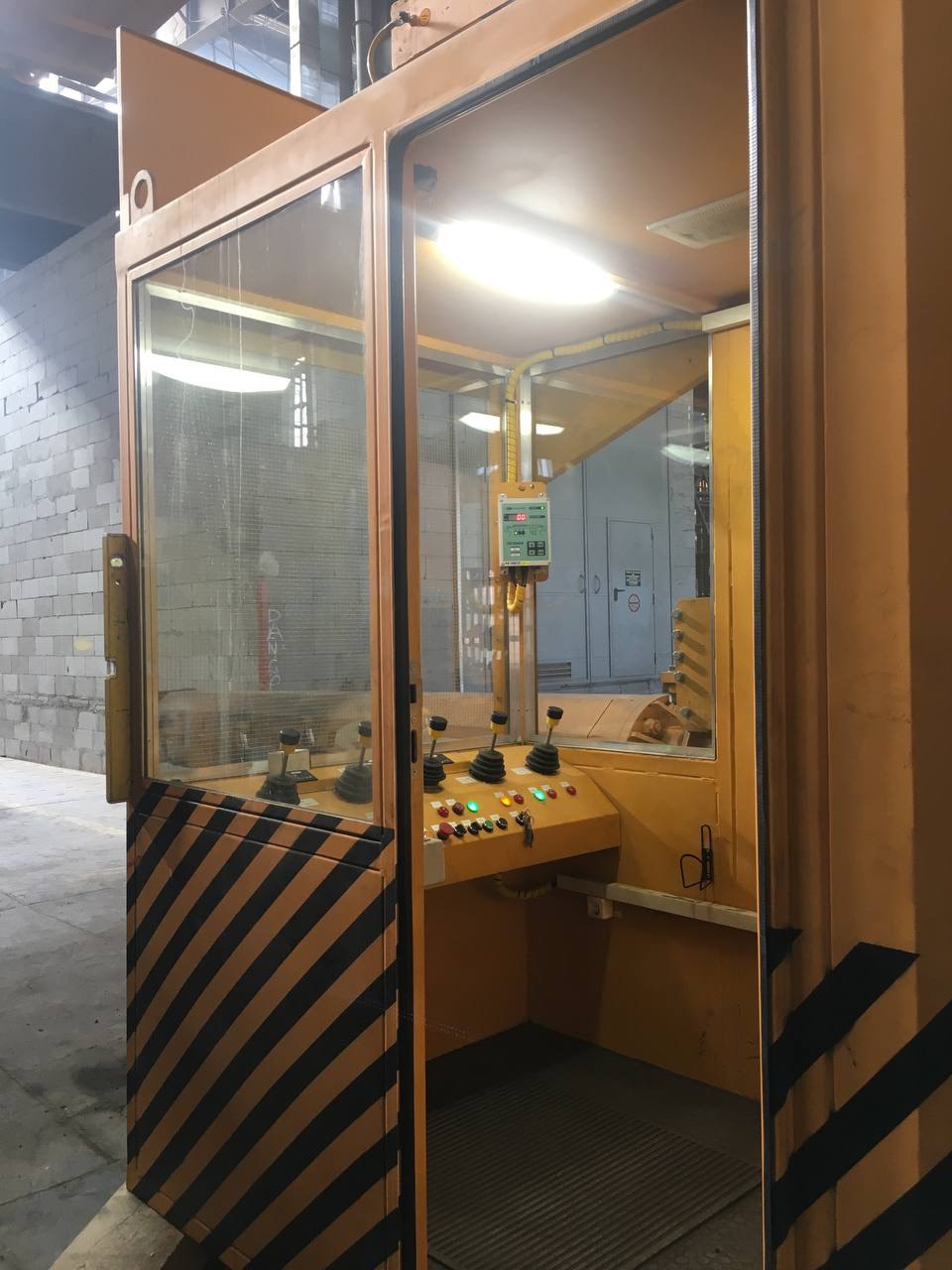

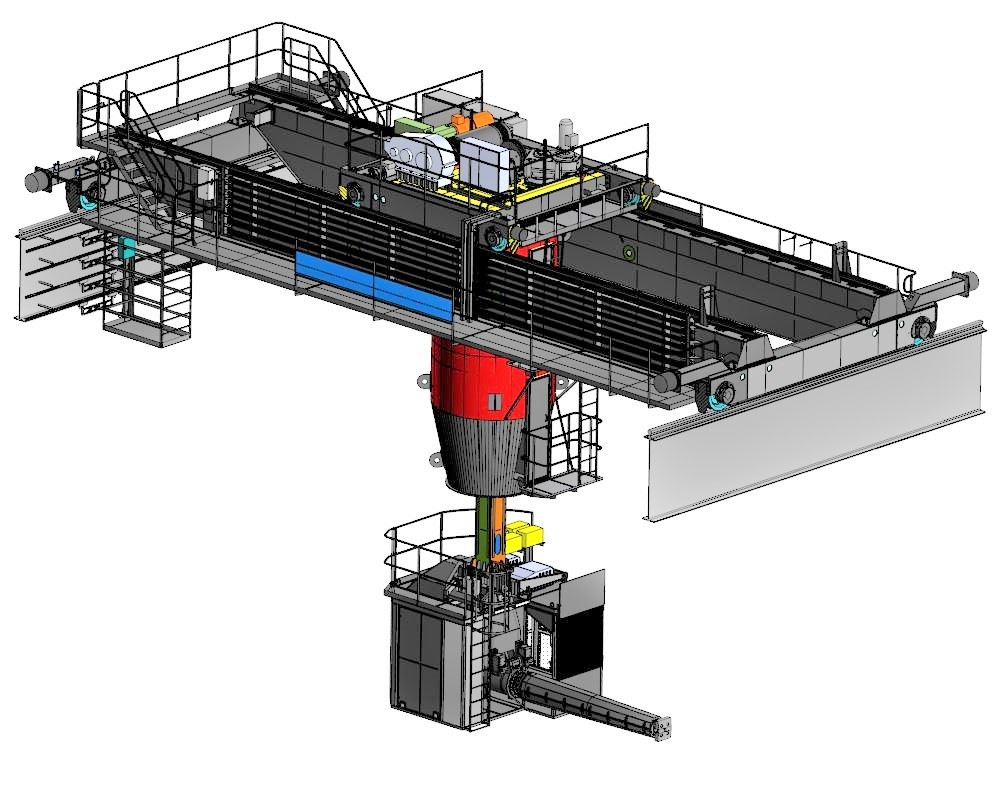

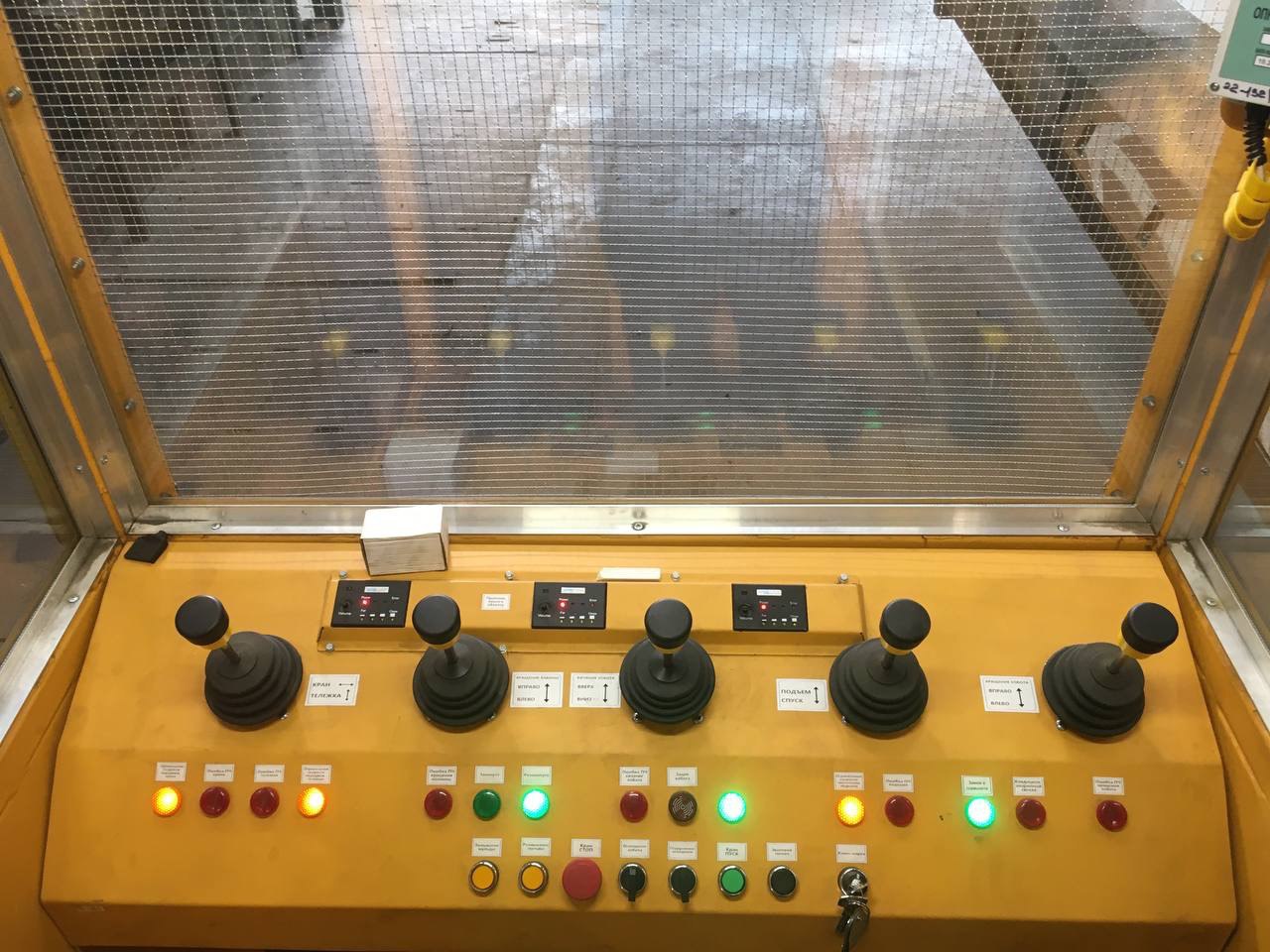

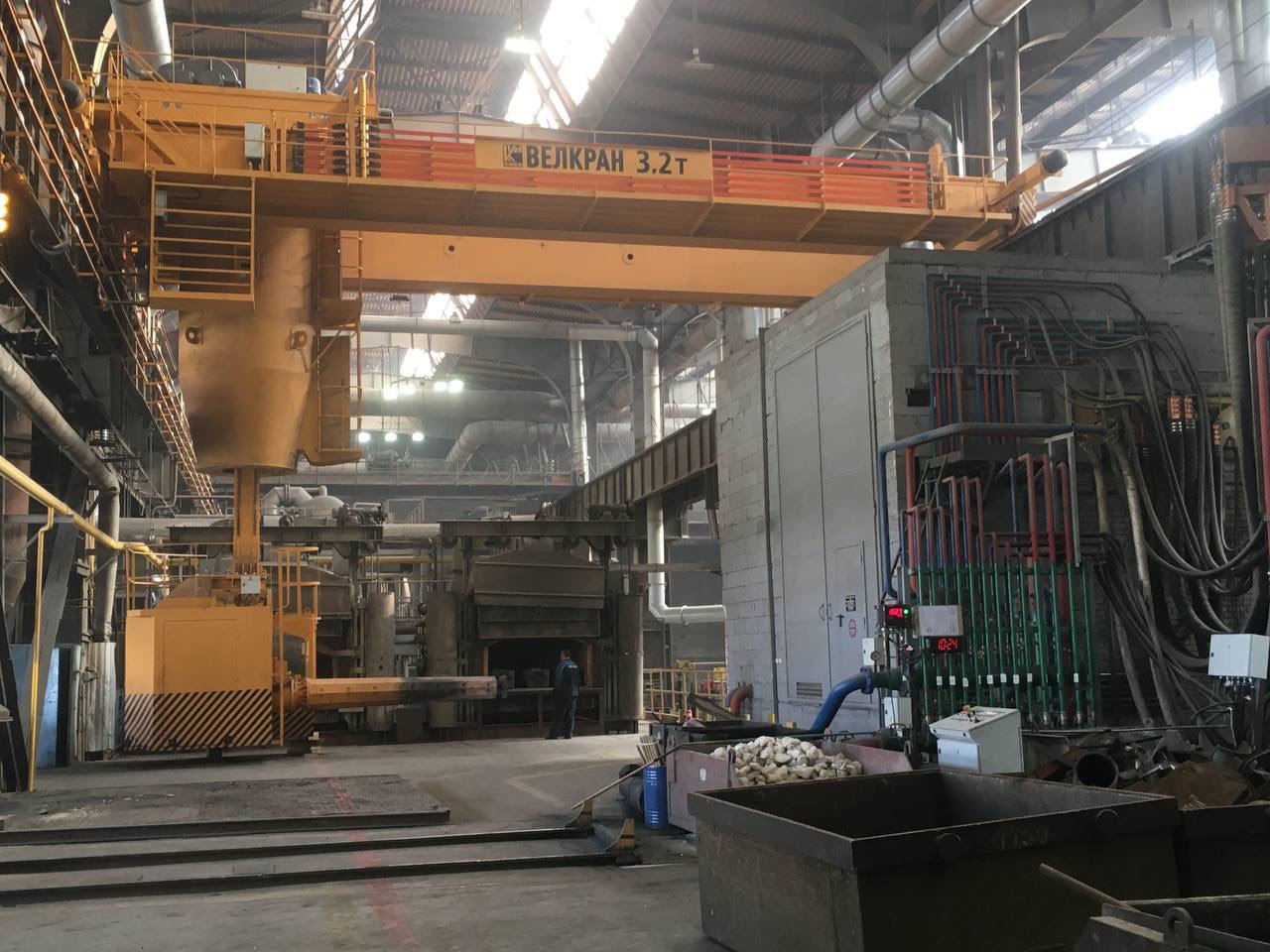

Мульдозавалочный кран состоит из моста, перемещающегося вдоль мартеновских печей, механизма передвижения крана, главной и вспомогательной тележек. Главная тележка несет на себе вращающуюся колонну, которая перемещается в шахте; в нижней части колонны расположена кабина машиниста, в которой смонтированы механизмы: качания хобота, вращения его, замыкания мульды. На тележке расположены механизмы передвижения, вращения колонны и её подъема.

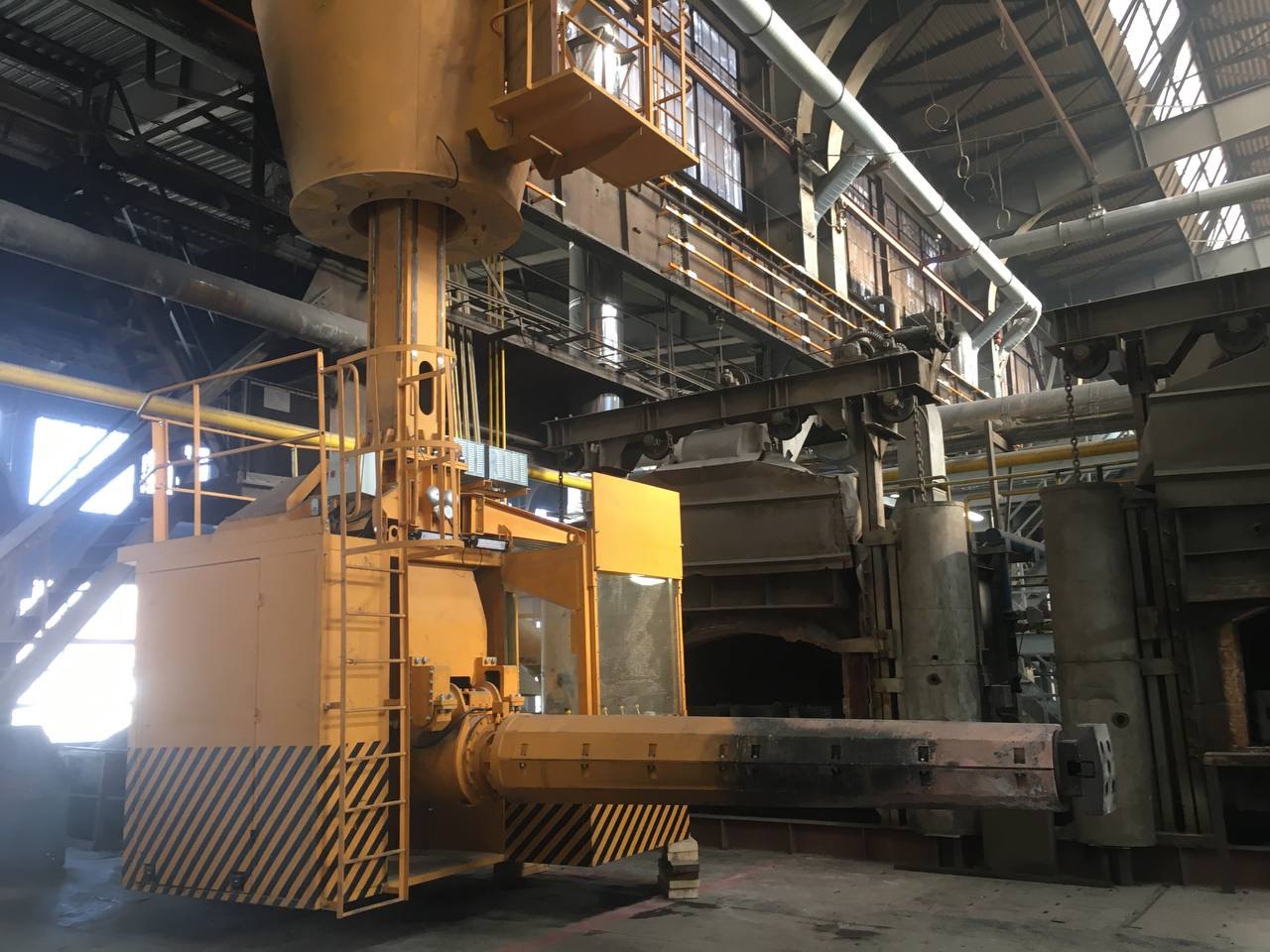

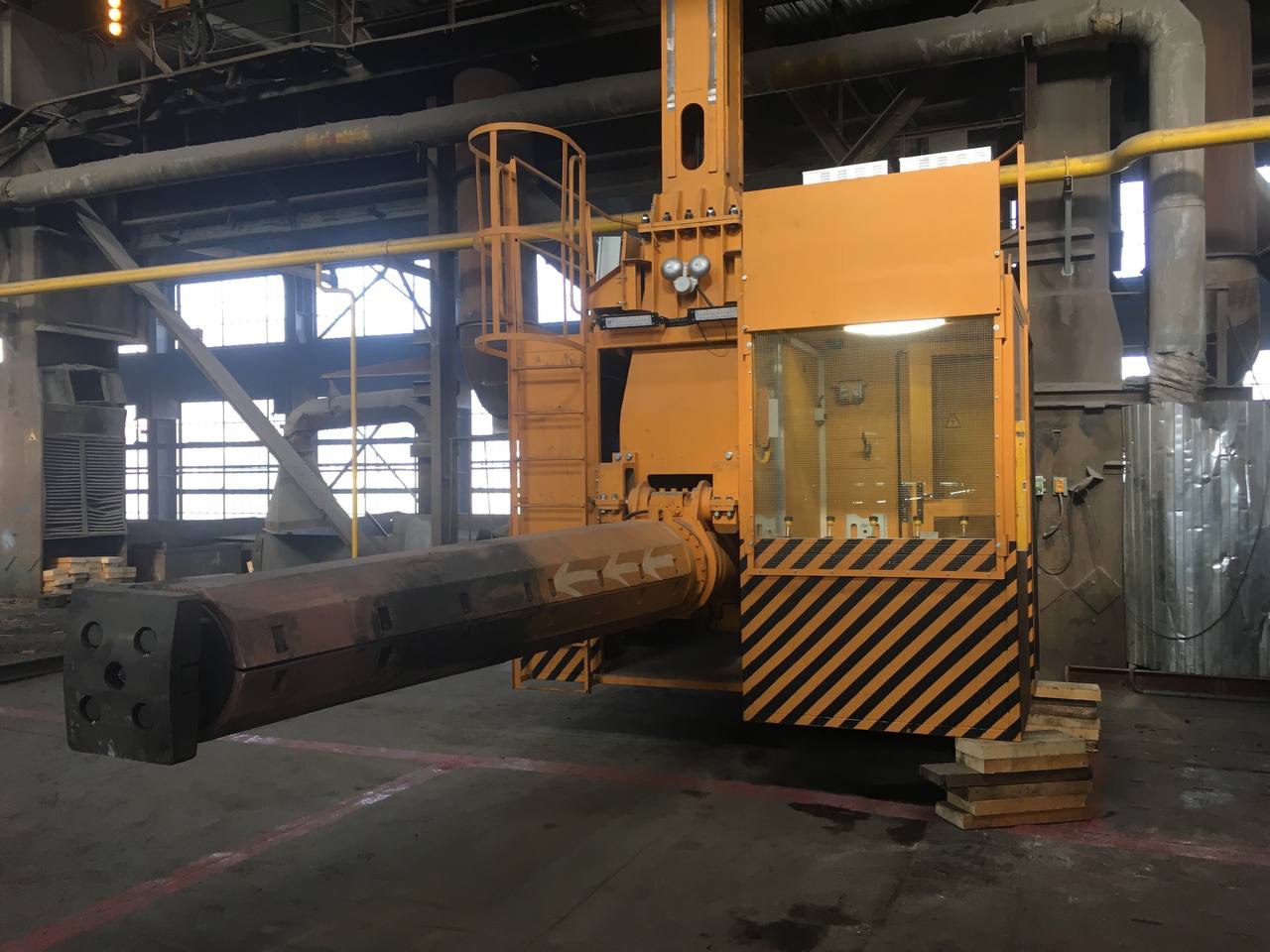

Хобот является основным грузозахватным органом мульдозавалочного крана. С его помощью осуществляются захват мульды, загруженной шихтовыми материалами, и завалка последних в мартеновские печи. В процессе работы хобот крана может вращаться относительно своей оси, качаться в вертикальной плоскости, вращаться совместно с кабиной вокруг вертикальной оси колонны и перемещаться вертикально вместе с колонной и кабиной.
Наличие вспомогательной тележки дает возможность использовать мульдозавалочный кран также для выполнения различных работ, связанных с ремонтом печей. Эта тележка расположена на рельсовом пути главной тележки.
