Кран мостовой подвесной однобалочный

Наши комплектующие:

• Электротельферы производства Elmot, Балканско Ехо, Складова Техника - Болгария.
• В стандартном исполнении в качестве приводов передвижения и подъёма применяются плоскоцилиндрические или цилиндроконические мотор-редуктора производства NORD Drive Systems (Германия) или BAUER Gear Motor (Германия) с трехфазными электродвигателями с короткозамкнутым ротором с тепловой защитой, дисковыми электромагнитными тормозами с возможностью ручной разблокировки с фиксацией.
• Система управления с функцией изменения скорости привода на базе частотных преобразователей VLT Micro Drive, VLT Automation Drive - Danfoss (Дания) или FR -Mitsubishi Electric (Япония).
• Подвесной кнопочный пульт XAC Shneider Electric (Франция)
• Радиоуправление TELECRANE (Тайвань)

Приборы безопасности:

• Ограничители грузоподъёмности – типа HOT (в составе электротельфера) – типа BOT
• Концевые выключатели – путевые серии ВП (Россия), двухпозиционные крестового типа Ter Arke (Италия)

Системы предотвращающие столкновения кранов

Оптические на базе:

• Оптоэлектронных датчиков SICK, BALLUF (Германия)
• Прибора защиты ПЗСК ЗАО “ИТЦ” “КРОС” (Россия)

Ультразвуковые на базе:

• Датчиков SICK (Германия)

Варианты управления:

• Управление с пола с помощью подвесного кнопочного пульта, который перемещается вместе с грузоподъёмной тележкой, либо перемещается на своем независимом подвесе.
• Управление дистанционно с помощью комплекта промышленного радиоуправления. Комплект состоит из мобильного пульта являющимся передатчиком и стационарным приемником размещенном вблизи шкафа с системой управления краном.

Устройство.

2.1 Краны мостовые однобалочные опорные с пролётной балкой коробчатой конструкции:

Краны состоят из следующих составных частей: мост, передвижной электротельфер, площадки и галереи обслуживания (опционально), электрооборудование, система токоподвода, приборы и устройства безопасности

Мост крана состоит:

• из балки коробчатого сечения, изготовленной из листового металла и двух концевых балок прямоугольного сечения. При необходимости пролётные балки могут поставляться из нескольких частей, скрепление частей производиться посредством монтажной сварки;
• пролётные балки коробчатого сечения выполнены из двух вертикальных стенок, верхнего и нижнего горизонтального поясов. Нижний горизонтальный пояс с более толстым сечением применяется в качестве ездовой полки для передвижного электротельфера;
• Балка концевая представляет собой сварную конструкцию из листового или конструкцию из профильного проката, с ребрами жесткости. На балках концевых расположен механизм передвижения крана, который состоит из двух мотор - редукторов со встроенным тормозом, двух приводных и двух холостых двухребордных колес, колеса также могут изготавливаться без реборд, при этом дополнительно устанавливаются направляющие ролики. С двух сторон балок концевых устанавливаются буфера для ограничения передвижения крана;

В качестве механизма подъёма используется передвижной электротельфер, стандартного и с уменьшенной строительной высотой исполнения.

Площадки и галереи предназначены для передвижения и работы обслуживающего персонала, представляющие собой сварные конструкции, объединяемые на месте монтажа в единое целое.

Площадки и галереи изготовлены из металлопроката, с настилом, имеют ограждения и кронштейны для крепления к мосту крана. Вход на галерею осуществляется с металлоконструкции здания через калитку. При открытой калитке работа механизмов крана блокируется.

Система токоподвода

В зависимости от комплектации крана токоподвод может осуществляется при помощи троллейного шинопровода или гибкого кабеля.

Токоподвод к электротельферу гирляндного типа гибким кабелем на базе С-образного профиля.

2.2 Краны мостовые однобалочные опорные с пролётной балкой двутаврового сечения.

Мост крана состоит:

• из балки двутаврового сечения, двух концевых балок прямоугольного сечения связанных между собой раскосами, обеспечивающими жесткость конструкции и равномерность передвижения моста крана. При необходимости пролётные балки могут поставляться из нескольких частей, скрепление частей производиться посредством монтажной сварки;
• пролётная балка двутаврового сечения в зависимости от грузоподъемности и пролёта крана усиливается дополнительными элементами – гасителем продольных колебаний, шпренгелем, стальным листом по нижней полке и т.п.

Токоподвод к электротельферу гирляндного типа гибким кабелем на базе роликового подвеса перемещающегося по натянутому тросу (струне).

Остальные пункты согласно п. 2.1.

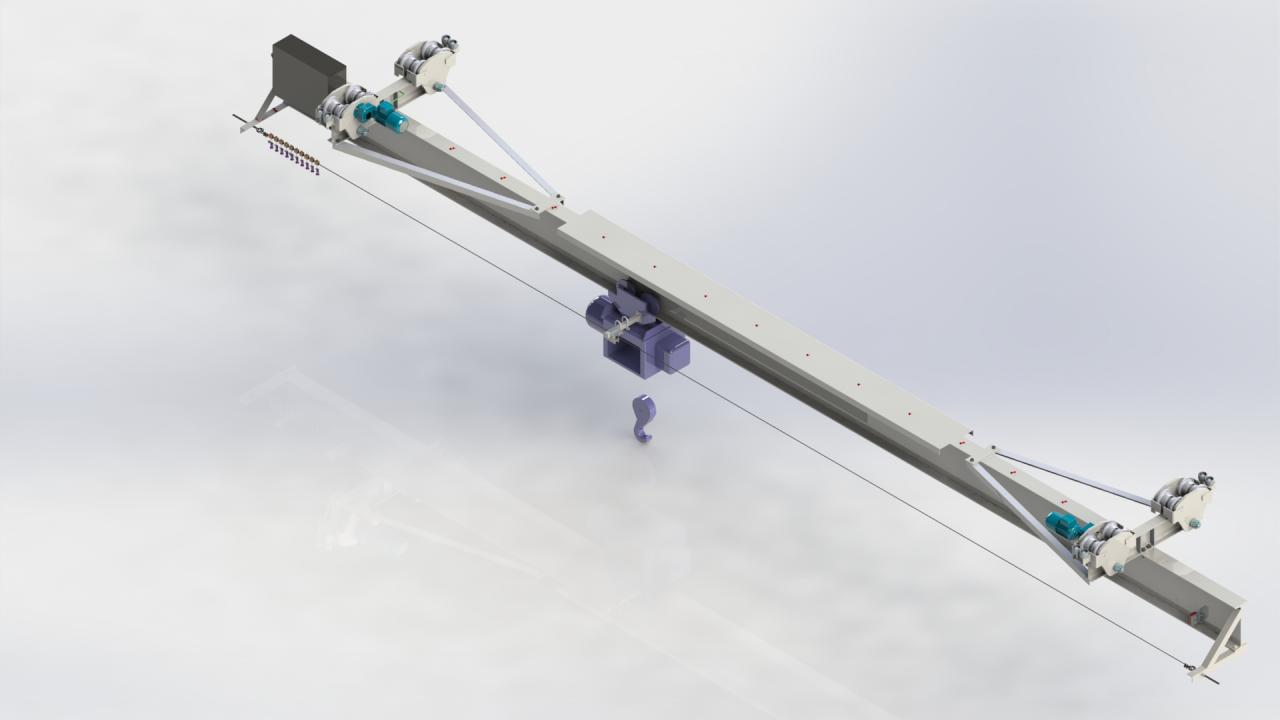

2.3 Краны мостовые однобалочные подвесные.

Мост крана состоит:

• из балки двутаврового сечения и двух подвесных концевых балок. При необходимости пролётные балки могут поставляться из нескольких частей, скрепление частей производиться посредством монтажной сварки;
• исполнение моста крана может быть - одно, двух и более пролётным
• пролётная балка двутаврового сечения в зависимости от грузоподъемности и пролёта крана усиливается дополнительными элементами – гасителем продольных колебаний, шпренгелем, стальным листом по нижней полке и т.п.
• балка концевая представляет собой холостую и приводную подвесную тележку, в зависимости от исполнения, жестко соединенных продольными швеллерами или имеющих шарнирное (плавающее) соединение с помощью шарнирного подшипника с продольной балкой двутаврового сечения. В концевых балках с жестким соединением подвесных тележек, для компенсирования неровностей подвесных путей по которым передвигается кран, соединение у одной (подвижной) концевой балки с пролётной осуществляется через компенсирующий кронштейн, который имеет опорные ролики по которым может продольно перемещаться пролётная балка. В концевых балках имеющее плавающее соединение для обеспечения при необходимости жесткого закрепления в комплекте имеются распорные втулки, позволяющие это сделать.

На балках концевых расположен механизм передвижения крана, который состоит из двух (и более) мотор - редукторов со встроенным тормозом, четырех приводных (и более) и четырех холостых (и более) одноребордных колесах. Передача крутящего момента от мотор-редуктора осуществляется посредством эвольвентного зубчатого зацепления, для этого на ребордах приводных колес имеется зубчатый венец.

С двух сторон балок концевых устанавливаются направляющие ролики и буфера для ограничения передвижения крана.

Остальные пункты согласно п. 2.1.
